外夹式和插入式超声波流量计参数设置步骤/大连道盛仪表有限公司

2021/4/1 10:52:57      点击:

超声波流量计快速完成初始设置,针对不同管道口径和测量介质的选择可以按照现场环境设置相应的参数。

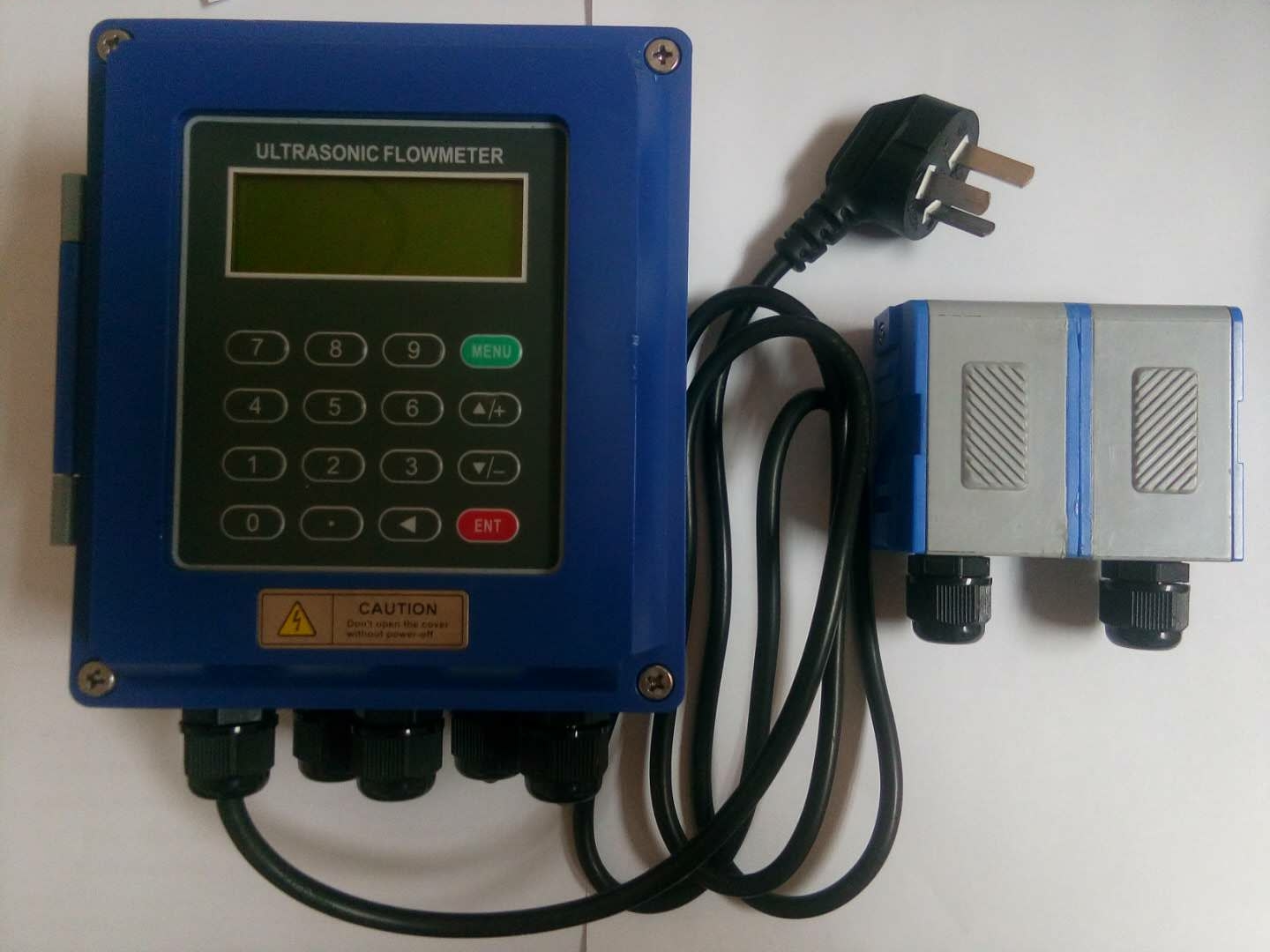

外夹式插入式超声波流量计/热量表在测量前需要输入下列参数:

1. 管道外径单位毫米

2. 管壁厚度单位毫米

3. 管材类型

4. 衬材参数 (如有的话,可包括衬里厚度和衬材声速)

5. 液体类型

6. 传感器类型 (因为主机可支持多种不同传感器)

7. 传感器安装方式

上述参数条件的输入步骤一般遵循下列设置步骤:

1. MENU  1   1  进入11号窗口输入管壁厚度后键入 ENT 键;

2. 键入 /-进入12号窗口输入管壁厚度后键入 ENT 键;

3. 键入 /-进入14号窗口 ENT ,▲/+ /- 选择管材后键入 ENT 键;

4. 键入 /-进入16号窗口 ENT ,▲/+ /- 选择衬材后键入 ENT 键;

5. 键入 /-进入20号窗口 ENT ,▲/+ /- 选择流体类型后键入ENT 键;

6. 键入 /- 进入23号窗口 ENT /+ /- 选择传感器类型后键入 ENT 键;

7. 键入 /- 进入24号窗口 ENT /+ /- 选择安装方式后键入 ENT 键;

8. 键入 /- 进入25号窗口,按所显示的安装距离及上步所选择的安装方式安装好传感器;

9. 键 MENU  2   6  进入26号窗口固化参数,断电后数据不丢失;

10.键 MENU  9   0进入90号窗口看上游下游信号和 Q值,都大于60可以工作,越大越好

11.键入 MENU  9   1  进入91号窗口安装正确的情况下传输比100±3%,表才能正常工作

细节操作方式详询:范海东18210318121
