孔板流量计安装要求
2020/9/3 14:50:22 点击：

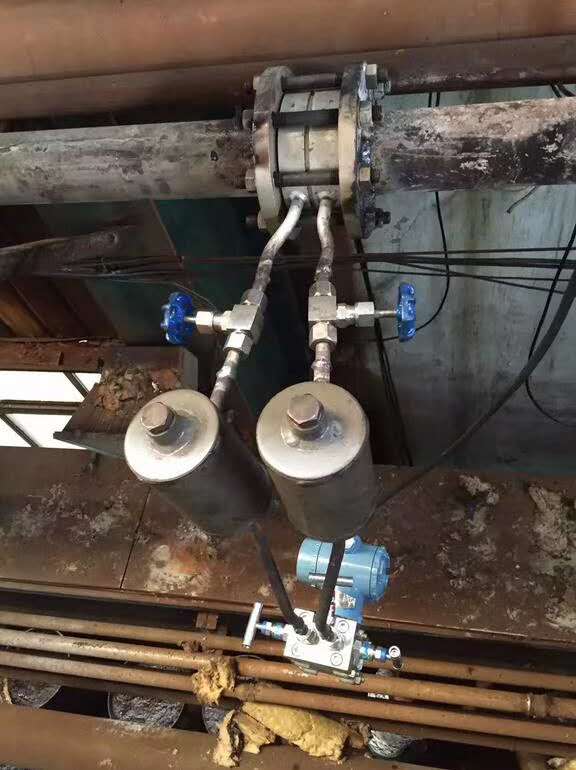

孔板流量计在安装前应确认管道参数，口径大小，温度范围，压力范围等。在取压口附近标有“+"的一端应与流体上游管端联接，标有“-”的一端应与流体下游管段连接。对于新设管路系统来说，必须先经过扫线后再安装标准孔板，以防止管内杂物堵塞或损伤标准孔板导致测量准确度下降，充分保证管内干净无杂物。标准孔板的中心线应当与管道中心线同轴，否则压力大小或者水流的不稳定导致计量不准。
孔板流量计在安装时对管道的要求：
1、孔板流量计安装时应配有一段直管段，至少保持前10DN，后5DN的等径直管段，保证水流稳定以提高测量精度。
2、在流量计前后若需安装阀门，最后选闸阀且在运行中全开；调节阀则应在下游5DN之后的管路中。
3、引压管路的内径与管路长度和介质脏污程度有关，通常在45米以内用内径为8-12mm的管子。
4、测量液体流量是引压管水平段应在同一水平面内。若是在垂直管道上安装节流件，引压短管之间相距一定的距离（垂线方向），这对差压变送器的零点有影响，应通过“零点迁移”来校正。
5、引压管路应有牢固的支架托承，两根取压管路应尽可能互相靠近并远离热源或震动源，测量水蒸汽流量时，应用保温材料一同包扎，必须时（如温度0℃以下）加伴热管防止结冰。在测量赃物流量时，应附设隔离器或沉降器。
孔板流量计在安装时对管道的要求：
1、孔板流量计安装时应配有一段直管段，至少保持前10DN，后5DN的等径直管段，保证水流稳定以提高测量精度。
2、在流量计前后若需安装阀门，最后选闸阀且在运行中全开；调节阀则应在下游5DN之后的管路中。
3、引压管路的内径与管路长度和介质脏污程度有关，通常在45米以内用内径为8-12mm的管子。
4、测量液体流量是引压管水平段应在同一水平面内。若是在垂直管道上安装节流件，引压短管之间相距一定的距离（垂线方向），这对差压变送器的零点有影响，应通过“零点迁移”来校正。
5、引压管路应有牢固的支架托承，两根取压管路应尽可能互相靠近并远离热源或震动源，测量水蒸汽流量时，应用保温材料一同包扎，必须时（如温度0℃以下）加伴热管防止结冰。在测量赃物流量时，应附设隔离器或沉降器。
6、引压管路内必须始终保持单向流体状态。被测流体是气体时，引压管路（包括差压计的压力腔）内全部是气相；被测流体是液体时，引压管路内全部是液相，绝对不能有气泡。为此应在引压管路的最低点装排水阀或在最高点装排水阀，在新装或检修差压变送器时应特别注意。
