对夹式超声波流量计外夹式TUF-2000B-TM-1

2021/6/18 10:19:03      点击:

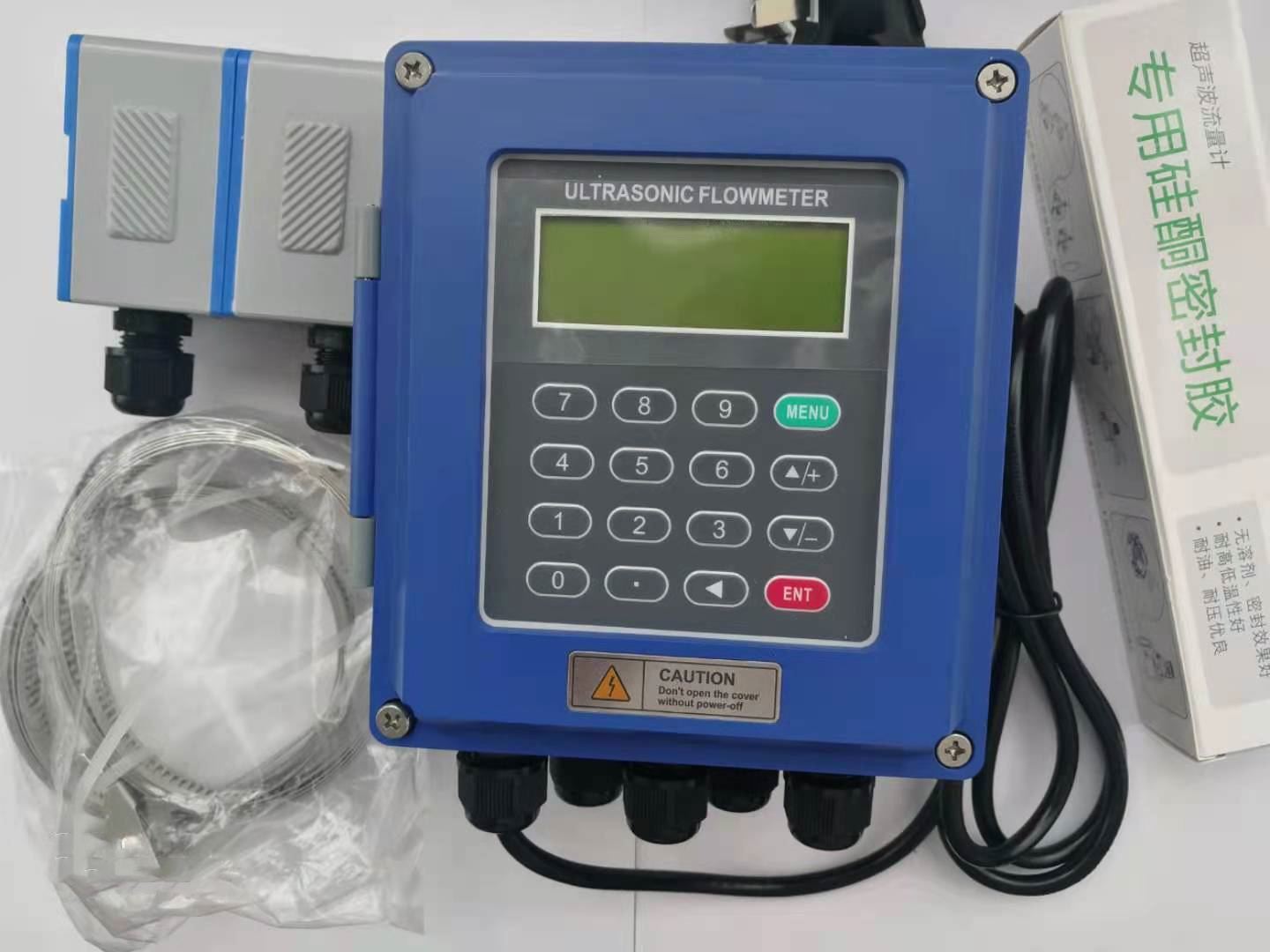

       外夹式超声波流量计



固定分体超声波流量计广泛应用于各种液体的长期在线测量,可以不用断管、断流安装。

主机分为壁挂式、盘装式、防爆式。传感器分为外夹式、插入式、管段式。配接温度传感器可实现热量测量即 超声波热量







外夹传感器

主机用于挂墙式安装,应用于大多数非特殊要求的场合。

外夹式传感器安装在管道表面,选择不同传感器安装口径:DN15-DN6000





工作环境



主机

传感器

防护等级

IP65

IP68

湿度

856%RH

温度

-20-60℃

-30℃-160℃





基本参数

精度

±1%

流速范围

0-±10m/s,正反向测量

管道口径

DN15-DN6000

流体温度

-30℃-160℃

流体种类

水、海水、污水、酸碱液、酒精、啤酒、各种油类能够传导超声波的单一均匀介质。

管道材质

钢、不锈钢、铸铁、铜、PVC管、铝、玻璃钢,等一切致密的管道,允许有衬里。

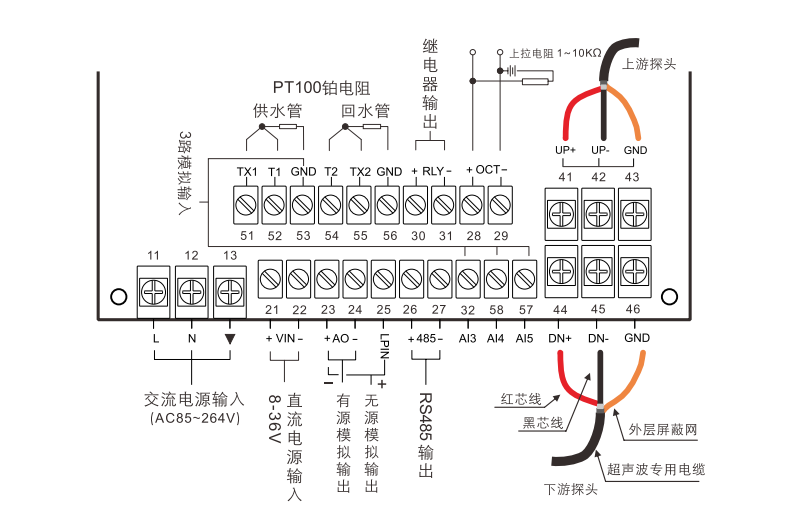

信号输出

14-20mA电流输出,阻抗0-1k 精度0.1%

1OCT脉冲输出,脉冲宽度6-1000ms

1路继电器输出

信号输入

34-20mA输入可做数据采集器连接三线制PT100铂电阻,实现热量测量

通讯接口

隔离RS485串行接口,支持MODBUS协议

数据存储

SD卡定时存储设定的参数及测量结果(选配)

供电方式

DC8-36V或者AC85-264V





标准外夹式传感器



内置磁铁,可以直接吸附在管道上

灌胶后防护等级IP68

规格齐全,测量口径DN15-DN6000

温度方位-30℃-90



名称

型号

测量范围

温度范围

尺寸

标准小型传感器

TS-2

DN15-DN100

-30℃-90

45x25x28mm

标准中型传感器

TM-1

DN50-DN700

-30℃-90

64x39x44mm

标准大型传感器

TL-1

DN300-DN6000

-30℃-90

97x54x53mm



高温型外夹传感器


内置磁铁,可以直接吸附在管道上

灌胶后防护等级IP68

规格齐全,测量口径DN15-DN6000

温度方位-30℃-160



名称

型号

测量范围

温度范围

尺寸

标准小型传感器

TS-2-HT

DN15-DN100

-30℃-160

45x25x28mm

标准中型传感器

TM-1-HT

DN50-DN700

-30℃-160

64x39x44mm

标准大型传感器

TL-1-HT

DN300-DN6000

-30℃-160

97x54x53mm

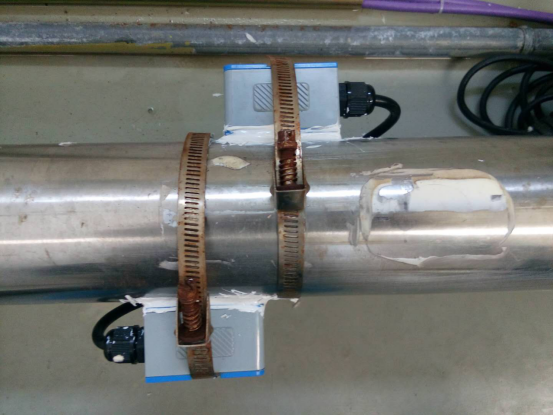

应用案例图片
