卡片式夹装式超声波水表农业灌溉专用T3-1-2-K
2023/3/12 15:26:05 点击：

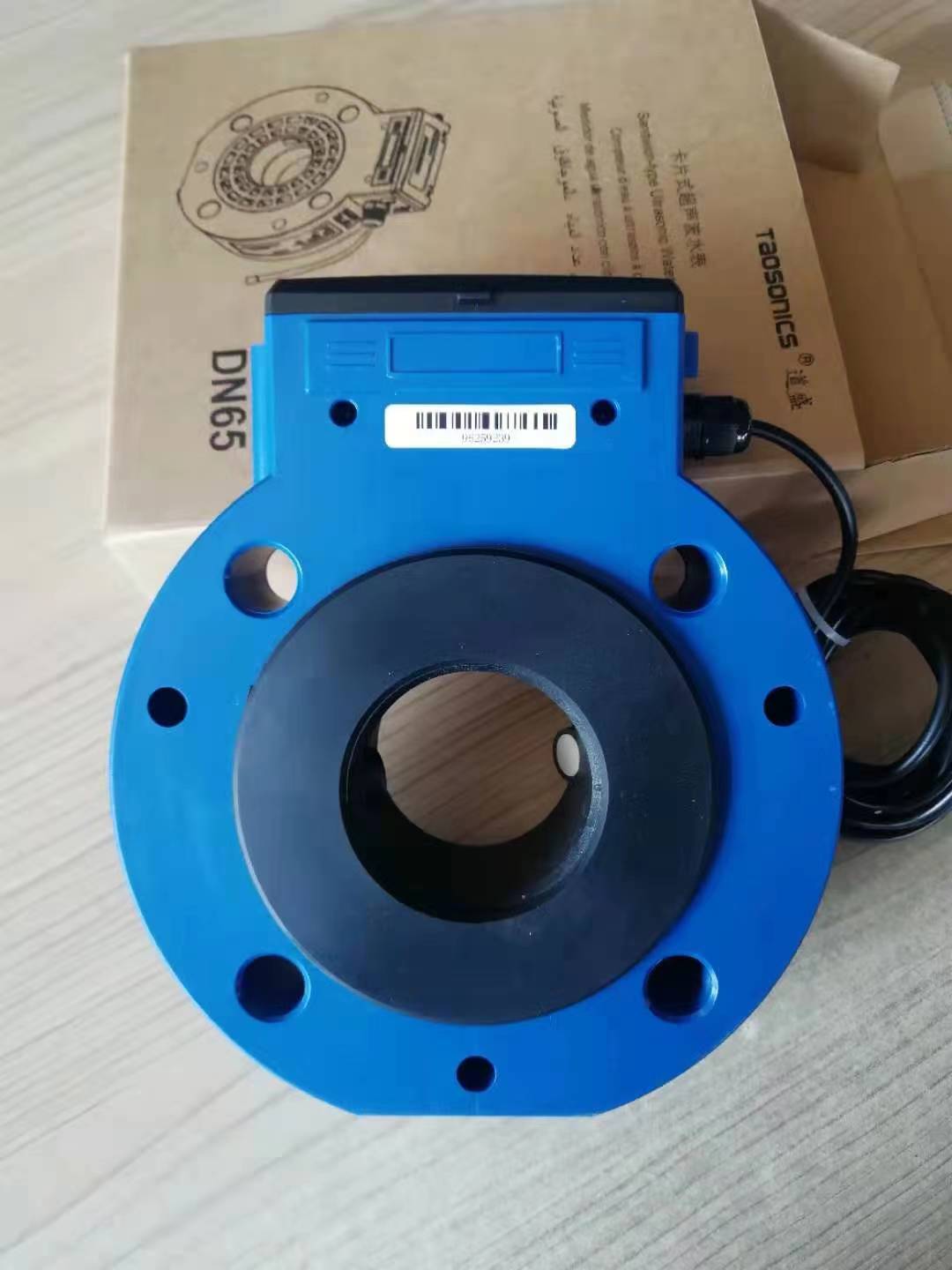

卡片式超声波水表T3-1-2-k我们也称之为夹装式水表。卡片式超声波水表是采用时差法测量的技术，依据gb/t778.1-2007。Iso 4064/1：2005等标准研发的一款高度集成的水表。
夹装式超声波水表配有线水表，可定制无线水表，比如说家装nb模块，GPRS模块。可以实现有线或者无线传输。水表液晶显示内容在左上角未安装的情况下，有三角形代表可恢复性故障标志，如果正常走水的情况下，叹号消失。滴漏检测标志如果在不流动的状态下有细小流水，那么就可以检测出管道是否有漏水的情况。无线通讯标志当仪表进行传输的过程中，需要用到无线通讯。正在通讯标志，当接通通讯模块连接仪表的485接口后，正常通信的状态下就可以。闪现小扳手代表永久性的故障。表示仪表硬件故障，无法现场修复。只能返厂维修。电池低警告当仪表应用数年之后，电池的电量在耗尽的状态下会提示电量低。水流流动方向是两个前后箭头标志，当正向流动的时候，向右流动的箭头会闪现。如果出现逆流向后方指示的箭头会闪现。水表上方配置红外通信接口，可以通过红外线来进行仪表的通讯或者标定。同时仪表的右侧有两个按键，采用触摸式，方便操作。超声波水表接口有485。和mbus接口。通常485是黄绿标志的信号线。Mbus接口。是红黑颜色的。在接线的时候一定注意方向不能接错。
超声波水表安装位置，我们在安装水表的过程中要求只管断上游大于等于五倍的内直径，下有大于等于三倍的内直径。安装的位置我们可以在管道系统中最低处，以保证网管。垂直向上或者斜向上的流动的直管段也可以安装。管道的最高点是不可以的，或者水流朝向也是不可以的，这种状态很容易导致管内有气泡或者不满管儿的状态。
超声波水表基础参数精度等级通常我们称之为二级表。工作压力一般在1.6M帕。量程比100:1。液晶显示多行同时显示九位长累计量，六位长顺时量信号强度，电池状态流向故障，通信状态等等。供电电池为3.6V4ah锂电池供电寿命是十年。在除去损耗的状态下，一般能保持在5~6年左右的应用时间。其仪表的防护等级为IP 68等级。
标定方法
夹装式超声波水表配有线水表，可定制无线水表，比如说家装nb模块，GPRS模块。可以实现有线或者无线传输。水表液晶显示内容在左上角未安装的情况下，有三角形代表可恢复性故障标志，如果正常走水的情况下，叹号消失。滴漏检测标志如果在不流动的状态下有细小流水，那么就可以检测出管道是否有漏水的情况。无线通讯标志当仪表进行传输的过程中，需要用到无线通讯。正在通讯标志，当接通通讯模块连接仪表的485接口后，正常通信的状态下就可以。闪现小扳手代表永久性的故障。表示仪表硬件故障，无法现场修复。只能返厂维修。电池低警告当仪表应用数年之后，电池的电量在耗尽的状态下会提示电量低。水流流动方向是两个前后箭头标志，当正向流动的时候，向右流动的箭头会闪现。如果出现逆流向后方指示的箭头会闪现。水表上方配置红外通信接口，可以通过红外线来进行仪表的通讯或者标定。同时仪表的右侧有两个按键，采用触摸式，方便操作。超声波水表接口有485。和mbus接口。通常485是黄绿标志的信号线。Mbus接口。是红黑颜色的。在接线的时候一定注意方向不能接错。
超声波水表安装位置，我们在安装水表的过程中要求只管断上游大于等于五倍的内直径，下有大于等于三倍的内直径。安装的位置我们可以在管道系统中最低处，以保证网管。垂直向上或者斜向上的流动的直管段也可以安装。管道的最高点是不可以的，或者水流朝向也是不可以的，这种状态很容易导致管内有气泡或者不满管儿的状态。
超声波水表基础参数精度等级通常我们称之为二级表。工作压力一般在1.6M帕。量程比100:1。液晶显示多行同时显示九位长累计量，六位长顺时量信号强度，电池状态流向故障，通信状态等等。供电电池为3.6V4ah锂电池供电寿命是十年。在除去损耗的状态下，一般能保持在5~6年左右的应用时间。其仪表的防护等级为IP 68等级。
标定方法
在标定的过程中，我们采用的是横流标定法。横流标定法是指在设定的流量点上让标定装置和被检测的水表在进入比较稳定的工作状态后，在相同的时间内测得的流量来进行标定的方法。不同的标定方法造成的误差是不太一样的。如果采用启停法来检定水表，误差会相对较大。因为超声波水表其具有延时性。所以如果用启停法，在检定的过程中应尽量的延长标定时间，而且每次开启持续的时间要大于60秒。持续的时间越短，启行法引起的误差就会越明显。
