插入式超声波流量计安装过程详细步骤TUF-2000SW-TC-1
2023/3/15 17:24:34 点击：
插入式超声波流量计主要是由传感器和显示器组成。那么xo是传感器又是由哪几部分组成的呢？按照超市传感器的结构，可以分为底座，球阀，传感器芯组成，在工作的过程中，超声波穿过液体的时候，液体对，传播时间产生了微小的影响，在传播过程中，传播的时间变化以流体的流速成正比。在不同的温度，压力情况下，传感器的传播速度也会发生相应的变化。所以我们在测量的过程中一般像污水，酸碱液等。非单一均匀的介质是不能够测量的。
插入式超声波流量计的主机特点。一般我们都选择用分体式主机。或者叫固定壁挂式主机。主机采用了16按键操作方式。其通讯可以采用rs 485接口。或者4~20毫安的模拟量输出。供电方式可以选用直流电24V或者交流电220V。具有年月日累积记录的功能，可记录前512天前128个月的累积流量或者热量数据。
当安装插入式流量计的时候，如果现场不可以停水停压，那么在安装的过程中，我们需要用专业的开孔器和手电钻。配合使用在线儿带水，带压开孔操作安装插入式流量计。
插入式超声波流量计安装的步骤。
首先将管道的外直径，壁厚和传感器的安装方式，传感器类型输入参数得到相应管道口径的安装距离。举例说明，比如我们的管道是Dn 200的口径。那么我们得到的安装距离为190.887mm
设置好参数，得到安装距离之后，我们将在安装位置进行划点。由于是两只传感器斜对角对称安装，所以在安装的过程中不能出现偏差。避免造成误差。
我们可以用两种方式去画标准点。
第一种方式就是我们通过采用相同宽度的纸张比如说我们还是dn 200的口径。通过用纸张将整个水管包围得到管道的外周长。然后将纸张的一半儿裁剪下来之后重新在管道上画点其中斜对点就是传感器的绝对中心点。

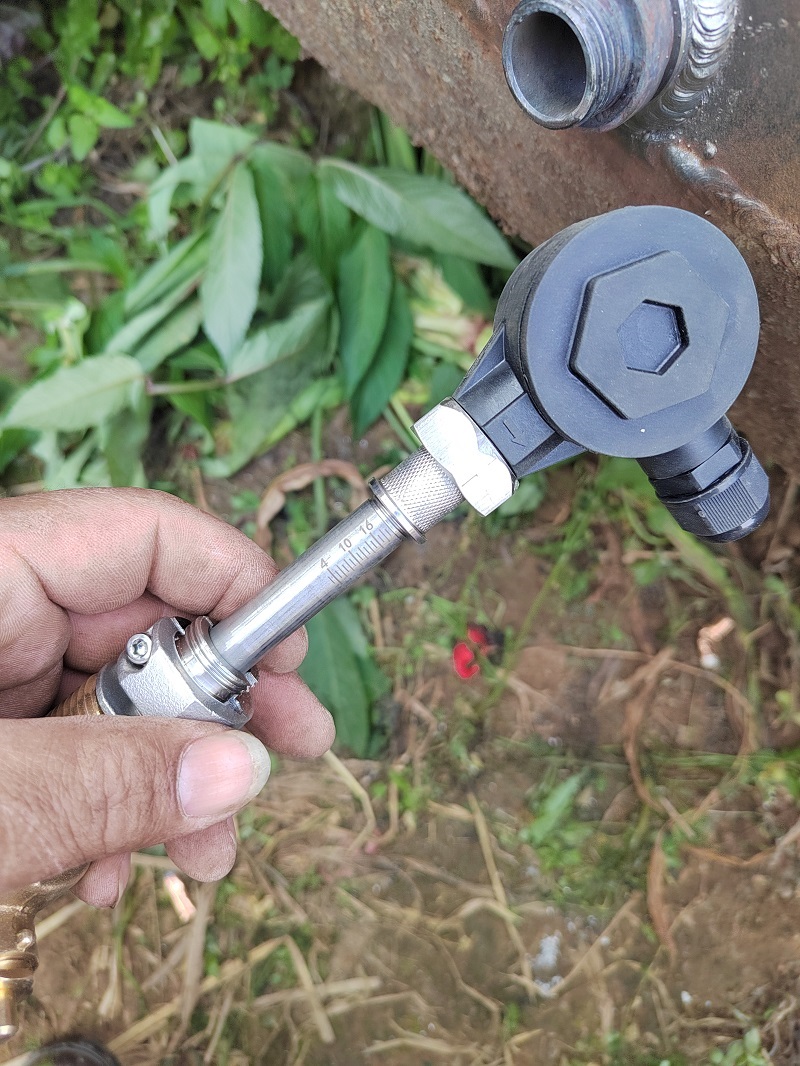

第二种方式和用纸张描点比较相似。就是我们找一根没有弹性的线，在管道上做好标记，画成十字，在一侧标为a和A1。在另一侧标为b和b1。用一根没有弹性的线。掐准a点斜对角到b1点。然后a点不动，将另一头从下方绕过来再到b1点，两次在b1点画完了中间会有个距离，距离的中心点就是绝对中心点，将传感器的两个点找好之后，如果管道内没有水，那么我们可以用电焊直接将选中的点位点出两个直径大概为20mm的孔径。然后将球阀拧上，再将传感器装到球阀上，就算安装完毕了。
插入式超声波流量计的主机特点。一般我们都选择用分体式主机。或者叫固定壁挂式主机。主机采用了16按键操作方式。其通讯可以采用rs 485接口。或者4~20毫安的模拟量输出。供电方式可以选用直流电24V或者交流电220V。具有年月日累积记录的功能，可记录前512天前128个月的累积流量或者热量数据。
当安装插入式流量计的时候，如果现场不可以停水停压，那么在安装的过程中，我们需要用专业的开孔器和手电钻。配合使用在线儿带水，带压开孔操作安装插入式流量计。
插入式超声波流量计安装的步骤。
首先将管道的外直径，壁厚和传感器的安装方式，传感器类型输入参数得到相应管道口径的安装距离。举例说明，比如我们的管道是Dn 200的口径。那么我们得到的安装距离为190.887mm
设置好参数，得到安装距离之后，我们将在安装位置进行划点。由于是两只传感器斜对角对称安装，所以在安装的过程中不能出现偏差。避免造成误差。
我们可以用两种方式去画标准点。
第一种方式就是我们通过采用相同宽度的纸张比如说我们还是dn 200的口径。通过用纸张将整个水管包围得到管道的外周长。然后将纸张的一半儿裁剪下来之后重新在管道上画点其中斜对点就是传感器的绝对中心点。
第二种方式和用纸张描点比较相似。就是我们找一根没有弹性的线，在管道上做好标记，画成十字，在一侧标为a和A1。在另一侧标为b和b1。用一根没有弹性的线。掐准a点斜对角到b1点。然后a点不动，将另一头从下方绕过来再到b1点，两次在b1点画完了中间会有个距离，距离的中心点就是绝对中心点，将传感器的两个点找好之后，如果管道内没有水，那么我们可以用电焊直接将选中的点位点出两个直径大概为20mm的孔径。然后将球阀拧上，再将传感器装到球阀上，就算安装完毕了。

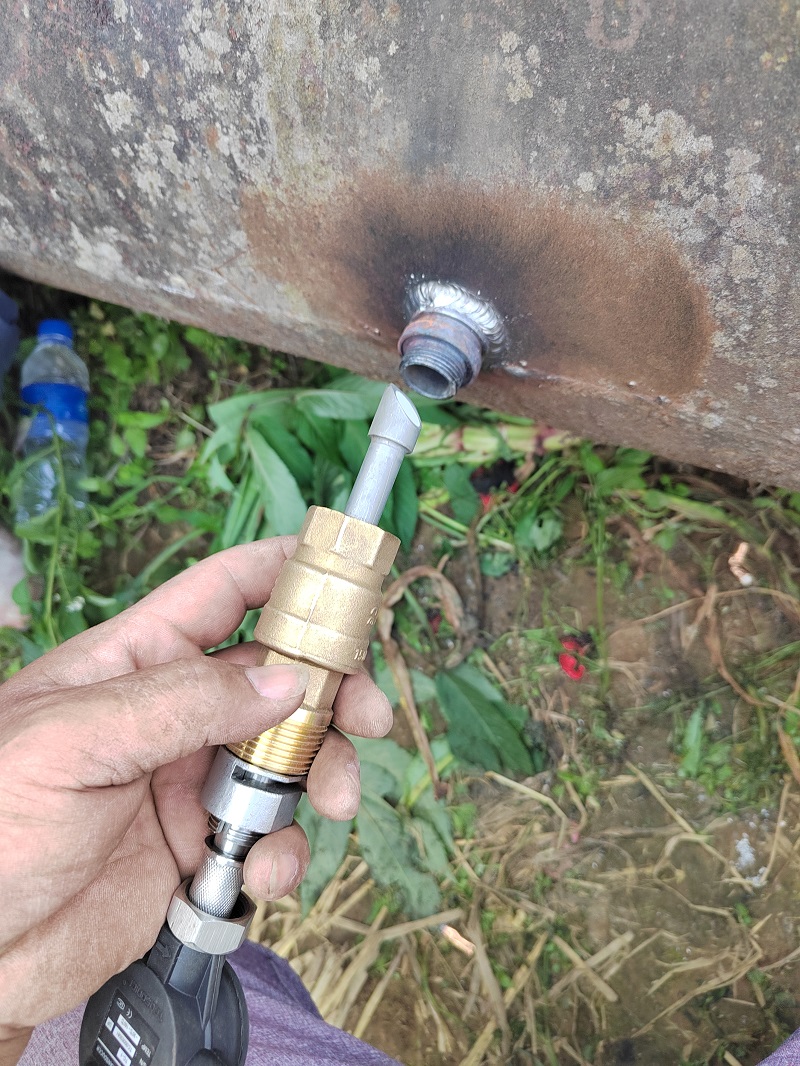

如果遇到带水带压的管道，我们需要将找好的两个点位焊上底座，焊上之后拧上球阀。然后将开孔器拧到球阀上。对其进行开孔操作。开完孔之后将开孔器的杆儿拉到开孔器的最底端。之后关上球阀。拆一下开孔器。再将传感器拧到球阀上，打开球阀将传感器推入管道内壁，就完成了带水带压的操作过程。
