插入式电磁流量计

更新：2020/7/20 15:19:35 点击：

品牌：唐山道恒科技有限公司
型号： DHT

产品介绍

插入式电磁流量计是根据电磁感应定律研发制作的一款流量计，主要由显示器和传感器两部分组成，通电后电磁线圈产生磁场，水流通过磁场后产生切割磁感线运动，从而可以测量出水流速，水流速乘以截面积等于流量，进而可以实现水计量，所以电磁选型比较容易只要是满足导电率就可以选用电磁流量计。

插入式电磁流量计有什么特点：

传感器组成简单方便，无可动部件，无需拆装零部件，安装简单。

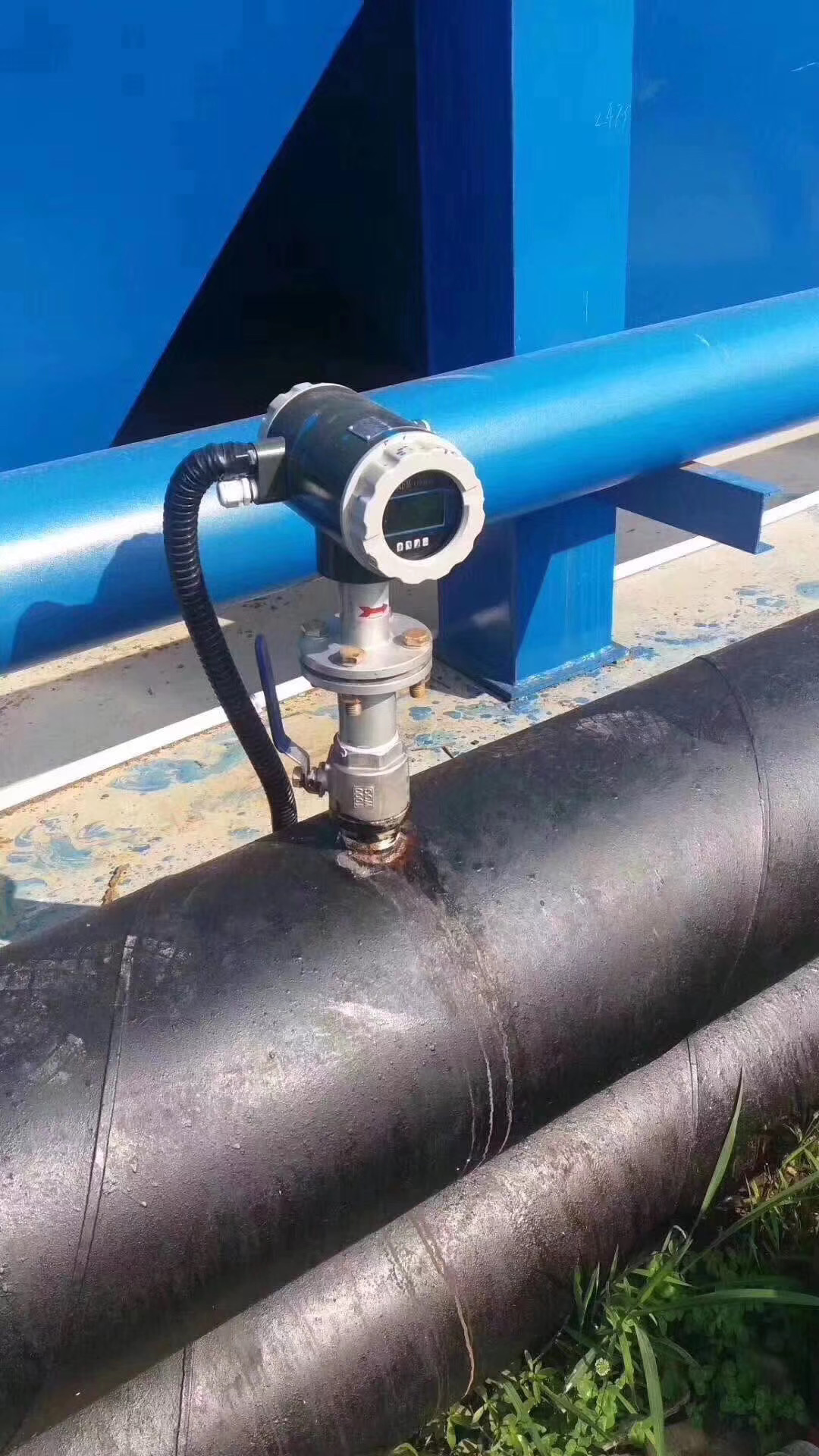

电磁流量计的插入式结构可在低压或带压情况下不停水方便地安装、拆、卸。
测量精度不受被测介质的温度、压力、密度、粘度、电导率（只要电导率大于20μS/cm）等物理参数变化的影响。
传感器几乎无压损失，避免了由于压力造成的损失。
较一般电磁流量计的制造成本和安装费用低。特别适于大中口径管道流量测量，因为插入探头直径和长度需要一定的尺寸。
采用先进的低频方波励磁。零点稳定，抗干扰能力强，工作可靠。
流量测量范围。被测量管道内的满量程流速可以1m./s至15m./s任意设定，输出信号与流量呈线性关系。
流量计不仅有4-20mA.DC标准电流输出，和485输出，同还有0-5Hz频就率输出，转换器还可显示瞬时流量和累积流量，及下、下限报警等功能。

插入式电磁流量计主要技术数据：

适于测量管道通径：	100-2000mm
流速范围：	0-10m/s
流量精确度：	满量程流速 >1m./s时，±2.5%
被测介质导电率：	大于20μS/cm
工作温度：	0~50℃
工作压力：	1.6MPa
电极材料：	0Cr18Ni12Mo2Ti、哈氏合金C、钛Ti、钽等；
测量管（测量头）材料：	尼龙，聚丙烯

插入式流量计口径及流量的选择

公称通径(mm)	可测量流量范围（m3/h）	有效测量流量范围（m3/h）
200	5.652～1356	33.912～1130.4
250	8.8313～2119	52.9875～1766
300	12.717～3052	76.302～2543
350	17.31～4154	103.86～3461
400	22.61～5425	135.65～4521
450	28.62～6867	171.68～5722
500	35.33～8478	211.95～7065
600	50.87～12208	305.2～10173
700	69.24～16616	415.4～13847
800	90.44～21703	542.6～18086
900	114.46～27468	686.7～22890
1000	141.3～33912	847.8～28260
1200	203.5～48833	1221～40694
1400	277～66467	1662～55389
1600	361.8～86814	2171～72345
1800	457.9～109874	2747～91562
