产品介绍

夹装式超声波流量计TUF-2000B-TM-1主要应用于自来水，或者说对夹式超声波流量计，主要应用于自来水，电厂或者热力公司循环水，要求

水质清澈，主要以地下水为基准。

基础参数：

精度等级：1.0%

供电方式：220V交流电，或者8-36V直流电。

输出方式：RS485，或者模拟量输出4-20毫安模式。

流速范围：0-±10m/s,正反向测量。

测量介质：清水、汽油、柴油、酒精、等单一均匀介质（密度为1左右，接近自来水）。

管道材质：主要以碳钢（铁管）、PVC塑料、小口径PE管，壁厚不能大于10毫米。

（注意：还可接入三线制PT100作为超声波热量表）

传感器参数：

（注意：如果温度过高可以选用耐高温传感器温度范围-30℃-160℃）

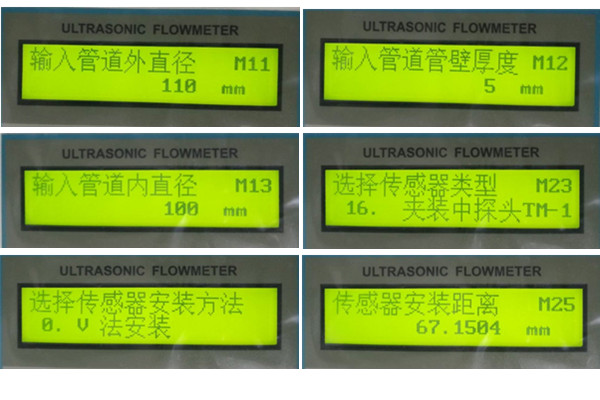

参数设置：

不论设置什么参数都先按菜单MENU按键然后输入菜单号

参数设置顺序依次为：MENU11、12、13（显示）、23、24、25（显示）

设置完毕任何参数后都需要按MENU26 显示固化参数并总使用，再按2次ENT即

可保存。

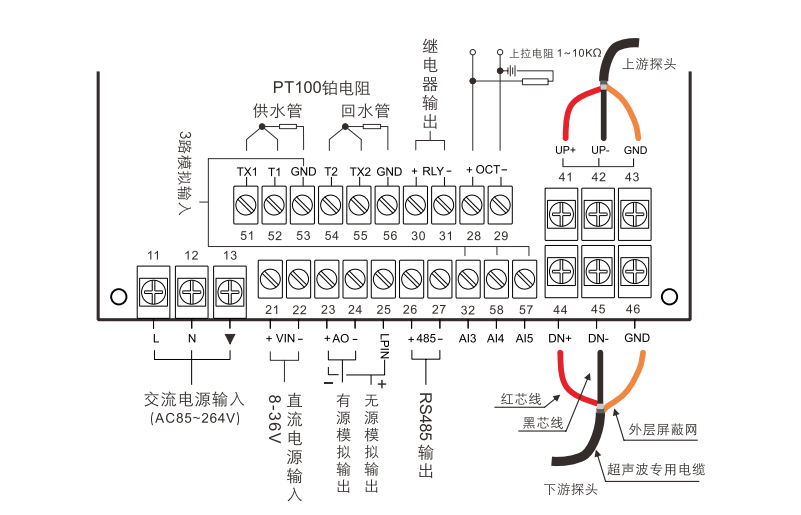

接线图：

传感器安装：

通常DN200口径以下用V法或者Z法都可以，50口径以下建议V法安装，

200口径以上只能Z法。

选择安装为要求管道直管达到前十倍内直径，比如DN100管，要求传感器前端

直管为1000毫米。

选择好安装位置按照MUNU25提示距离67.1504mm安装，距离只是提示，可以

前后移动位置调试

打磨安装位置，在传感器上涂抹耦合剂，粘贴在管道外壁即可

V法安装图示：

Z法安装图示
